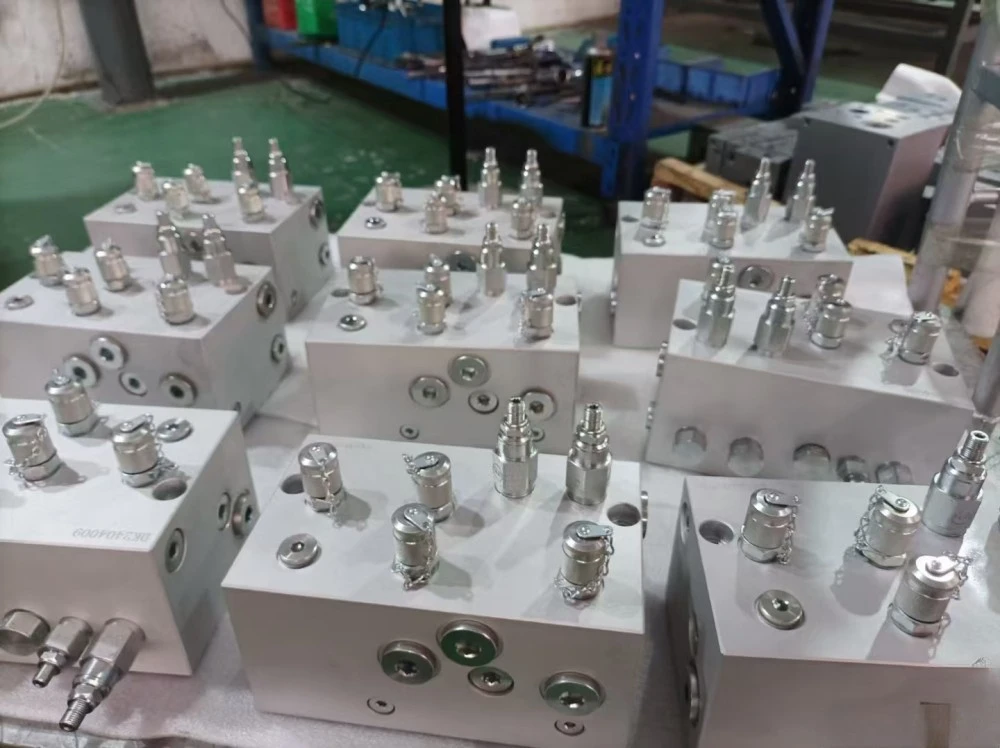

ЦПУ машински хидраулично фитинг

Хидрауличниот фитинг обработен со CNC е хидрауличен спој што поврзува црева, цевки, пумпи, вентили и цилиндри во хидрауличен систем. Изгледа едноставно - метално тело со навои и запечатувачко лице - но работи под брутални услови: притисоци од 50 до 400+ бари, температурни промени, вибрации и хидраулична течност што наоѓа каква било патека за истекување како вода наоѓа пукнатина.

Задачата на фитингот е да запечатува. Без разлика дали се работи за JIC 37° блесок, ORFS (заптивка со лице со О-прстен), паралелен навој BSPP или заострен конец NPT, геометријата на запечатувањето е обработена со прецизност на микрони. Заптивната површина надвор од круг за 0,02 mm е фитинг што плаче. Конец со скинат корен е фитинг што се издува под притисок. Затоа квалитетот на обработката не е „убав да се има“ овде - тоа е безбедносно прашање.

Клучни карактеристики и предности на хидрауличното фитинг обработено со CNC

Запечатувачки површини обработени, не „доволно добри“ Конусот за блескање од 37°, жлебот на прстенот О и лицата на седиштата се обработуваат со контролирани толеранции (агол на седиштето ±0,5°, завршна површина Ra 0,8μm макс). Правилната површина за заптивање е она што ги задржува 350 бари внатре во цевката и надвор од просторијата за опрема.

Чисти, остри нишки Конците се сечат или се тркалаат до 6g/6H со форма на целосен профил - без искинати корени, без превртени гребени. Заострените навои (NPT/BSPT) се потврдени со прстенести мерила L1/L2 за да се гарантира затегнат спој кој не протекува.

Доверба тестирана под притисок Ние ги притискаме фитинзите за тестирање до 1,5× номинален работен притисок на сериите од примероците, и секое монтирање е визуелно и димензионално проверено. За критични апликации, достапно е 100% тестирање на притисок.

Материјално право за течноста Јаглероден челик обложен со цинк за стандардни системи за минерални масла; нерѓосувачки 316 за храна, морски и агресивни течности; месинг за пневматски и воден сервис под низок притисок. Вистинскиот материјал спречува галванска корозија и предвремено откажување.

Чистота што можете да ја одредите Фитинзите се ултразвучно исчистени и спакувани според вашите спецификации за чистота - вклучувајќи класи на чистота ISO 4406 за чувствителни серво и пропорционални системи.

Спецификации на производот

Типични апликации

Како производител и добавувач на хидраулични фитинзи обработени со CNC, Tuoyuan Metal снабдува фитинзи на големо по фабрички директни цени за:

Мобилна хидраулика — багери, натоварувачи, земјоделски машини

Индустриски хидраулични системи — преси, машини за вбризгување, машински алати

Градежна опрема хидраулични кола

Морски и морски хидраулични системи (316 нерѓосувачки)

Линии за преработка на храна и фармацевтски течности

Тест клупи, системи за подмачкување и пневматски кола

Процес на производство

Хидрауличните фитинзи се обработуваат од шипки на CNC стругови - често во еден циклус на стегање. Хексадециските тела се вртат, дупчат, се навојуваат и геометријата на заптивањето (конус за избувнување, жлеб за прстен О-прстен или заострен) се сече со наменски алат. Пристапот со едно поставување е она што ја држи површината за заптивање концентрична со конецот.

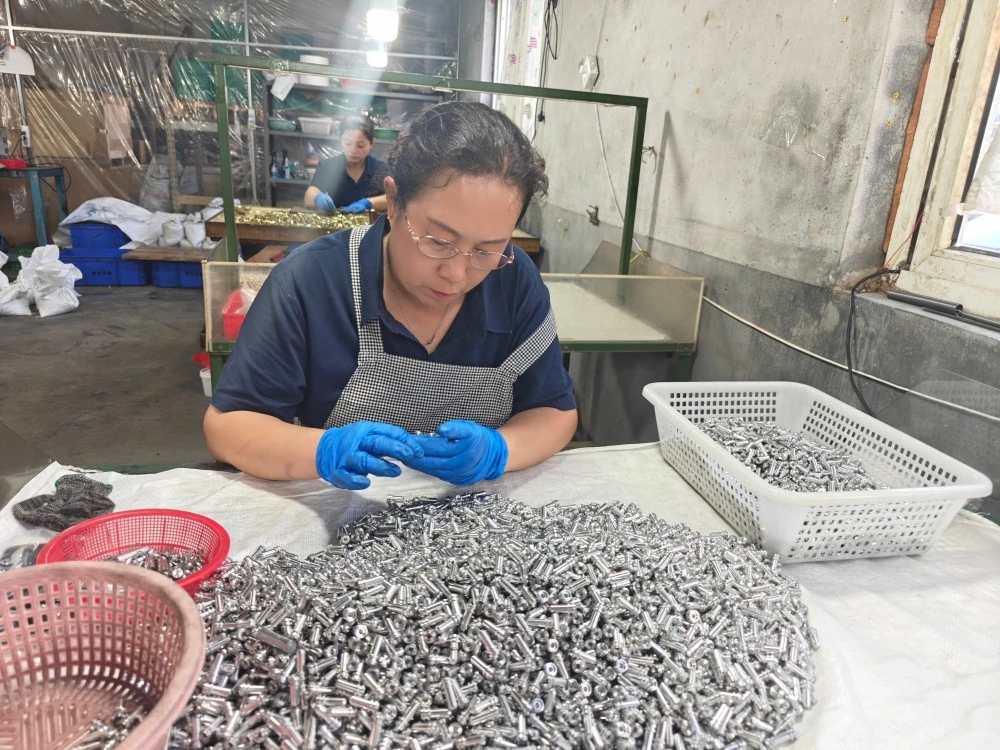

По обработката, фитинзите се бришат - критични за запечатувачките лица - потоа се обработуваат површински (позлата, цинк-никел или пасивација). Фитинзите се чистат ултразвучно за да се отстранат чиповите и остатоците, а потоа се проверуваат: мерење на навојот, проверка на аголот на седиштето, мерење на димензиите и тестирање на притисок од примероци.

Зошто да изберете Tuoyuan Metal

Прецизност на обработка каде што се брои Нашите CNC стругови имаат прецизност за повторување на позиционирањето од ≤±0,003mm, а ние рутински вршиме обработка до ±0,01mm на фитинзи - лентата за толеранција што ги одржува запечатувачките површини вистинити и нишките се чисти.

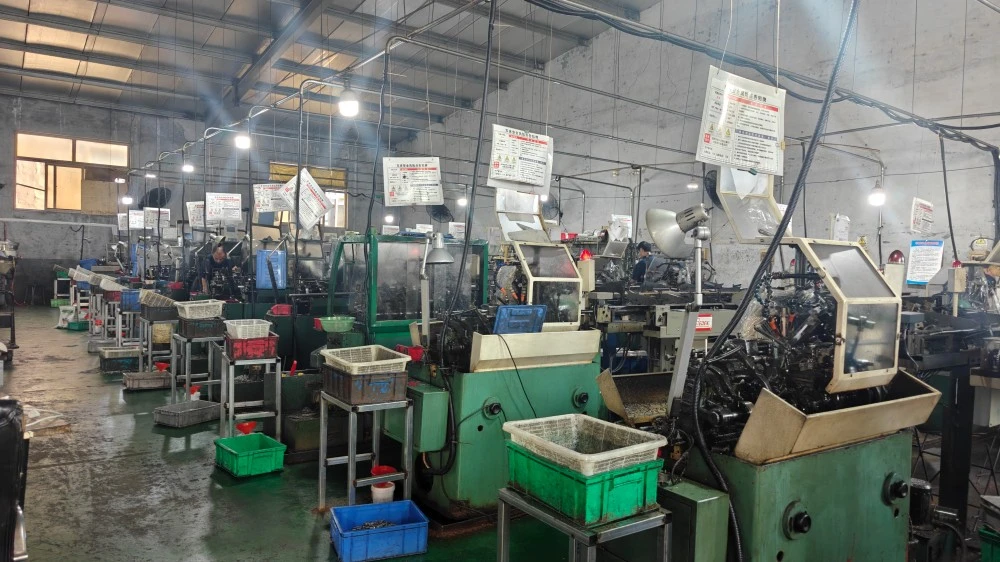

Декада на експертиза за обработка на метали Повеќе од 10 години во прецизно свртени делови, со фабрика од 5.000 m², 20 CNC стругови и годишен капацитет од 100 милиони парчиња. Ги обработивме сите стандарди за монтирање во овој каталог - многу пати.

48-часовен квалитетен одговор Доколку се открие проблем, ние одговараме во рок од 48 часа и преземаме целосна одговорност за компензација како што е договорено. Таа посветеност, постојано почитувана, е причината зошто 95% од нашите клиенти повторно нарачуваат.

Документација подготвена за извоз Сертификатите за материјалот, извештаите од инспекцијата и записите за тестирање на притисок се испорачуваат со секоја нарачка. Достапна е инспекциска координација од трета страна.

Пакување и испорака

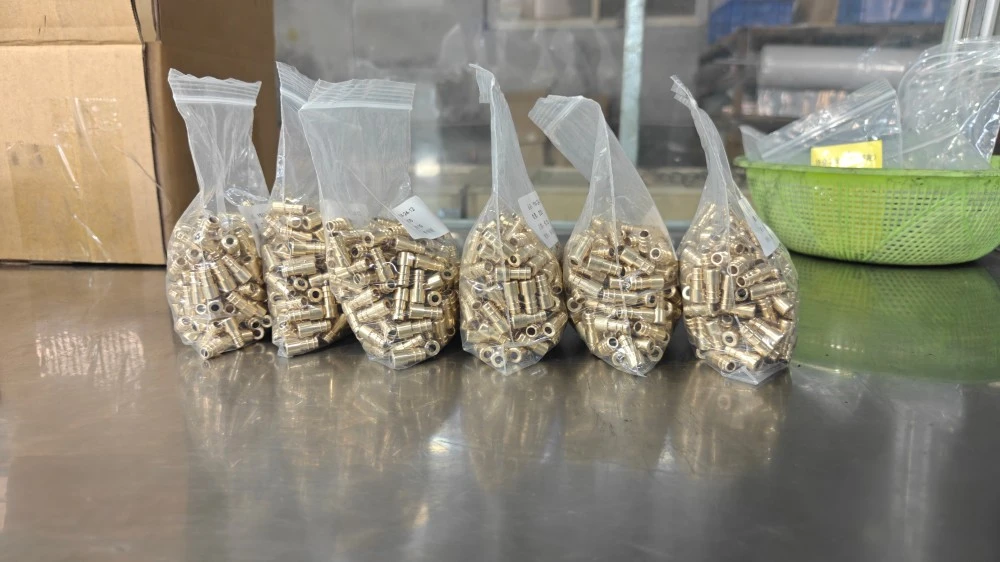

Фитинзите се чистат, се заштитуваат од корозија и се пакуваат во поли кеси, картони или дрвени кутии за извоз. Експресен, воздушен и морски товар достапен од пристаништето Кингдао. Документација: Комерцијална фактура, Список за пакување, товарен лист, сертификат за потекло, сертификат за тестирање на материјалот. За цените на хидраулични фитинг обработени со ЦПУ, нарачки на големо или понуда, контактирајте го нашиот тим за извоз.

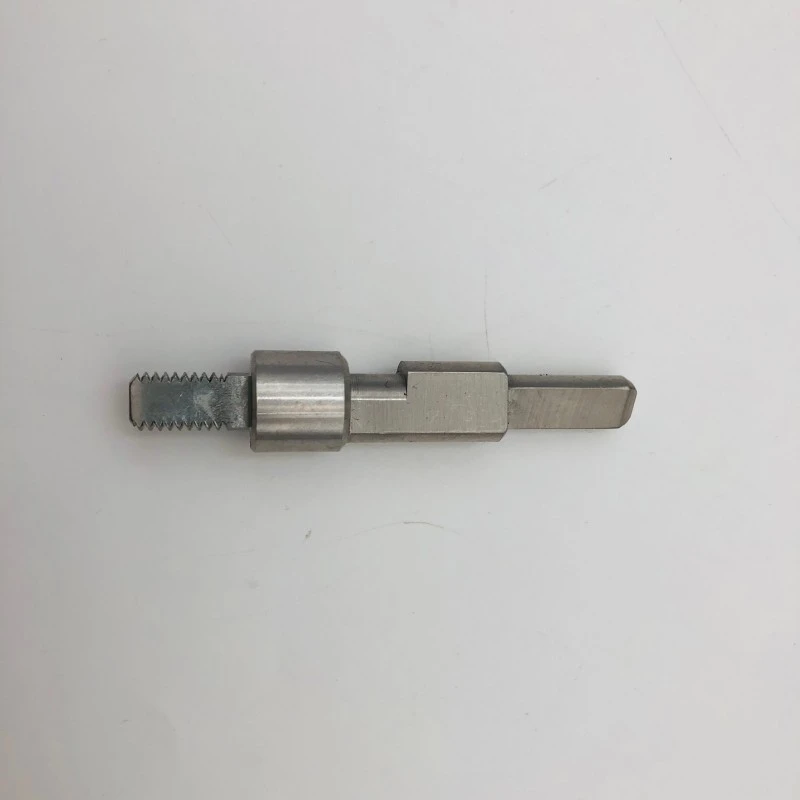

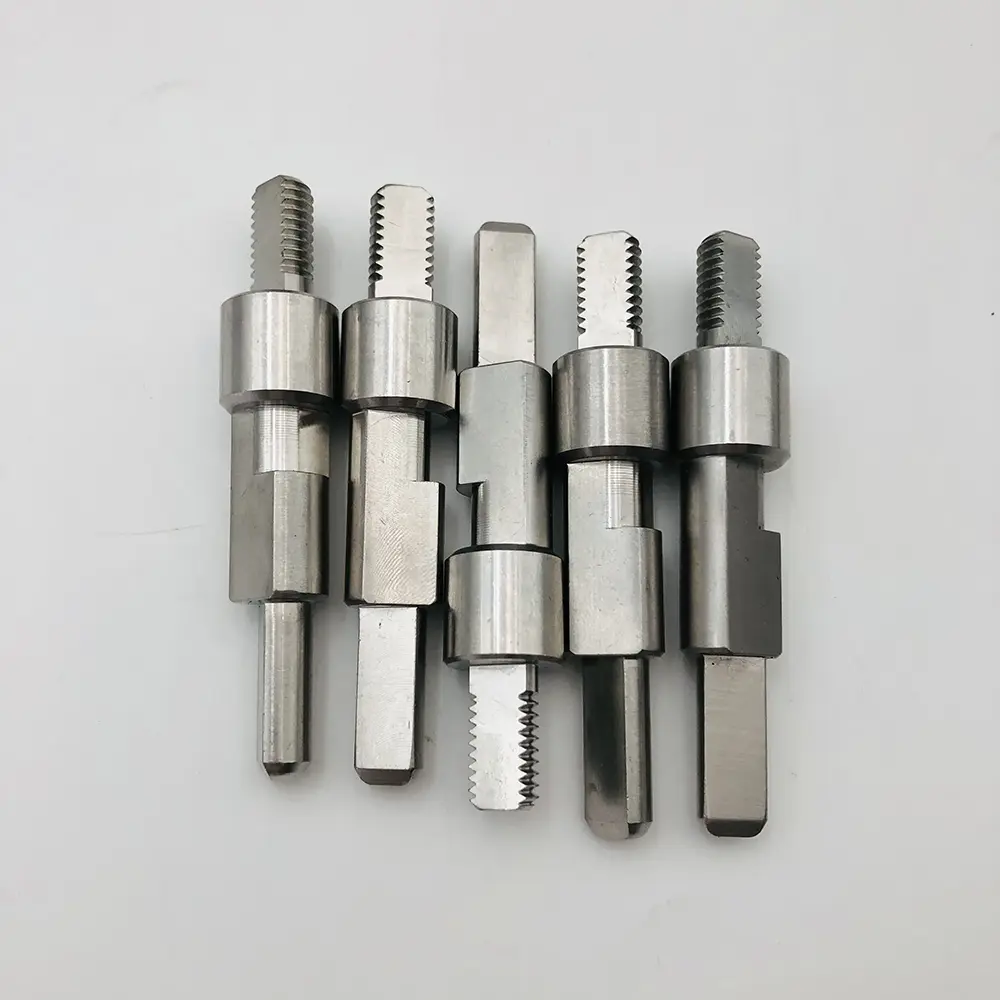

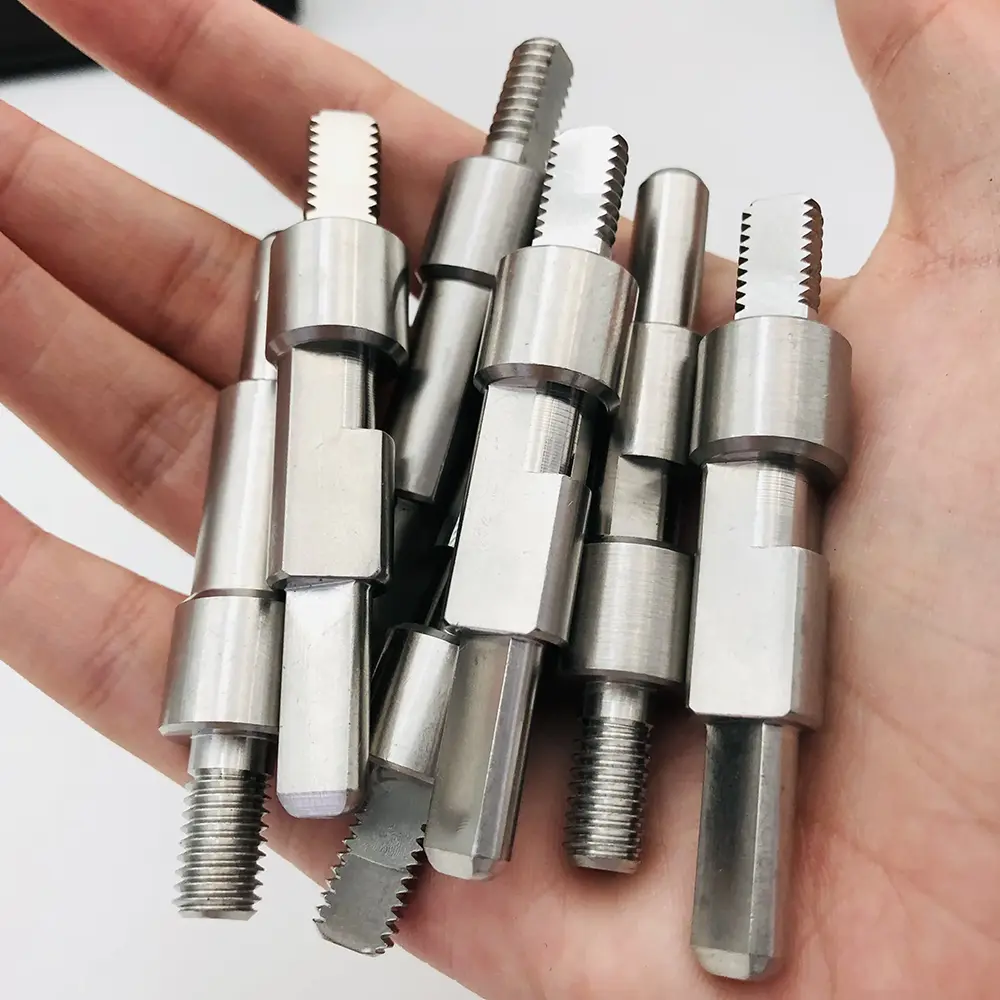

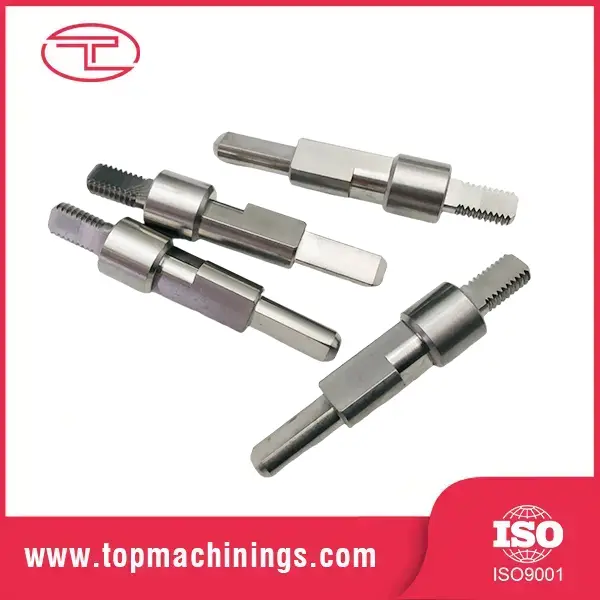

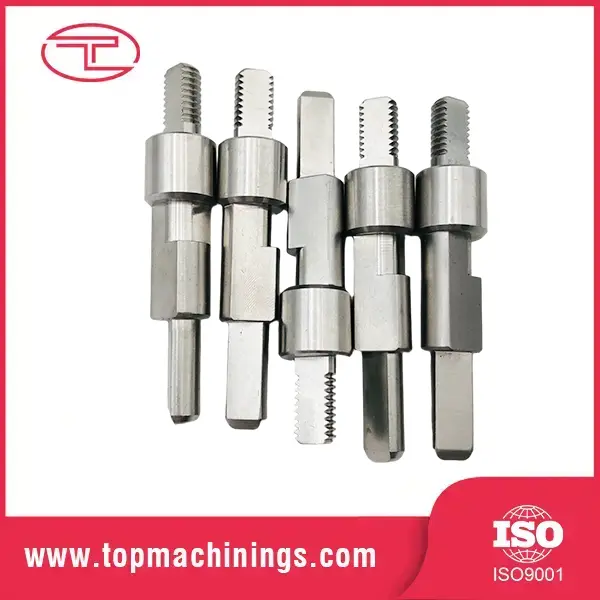

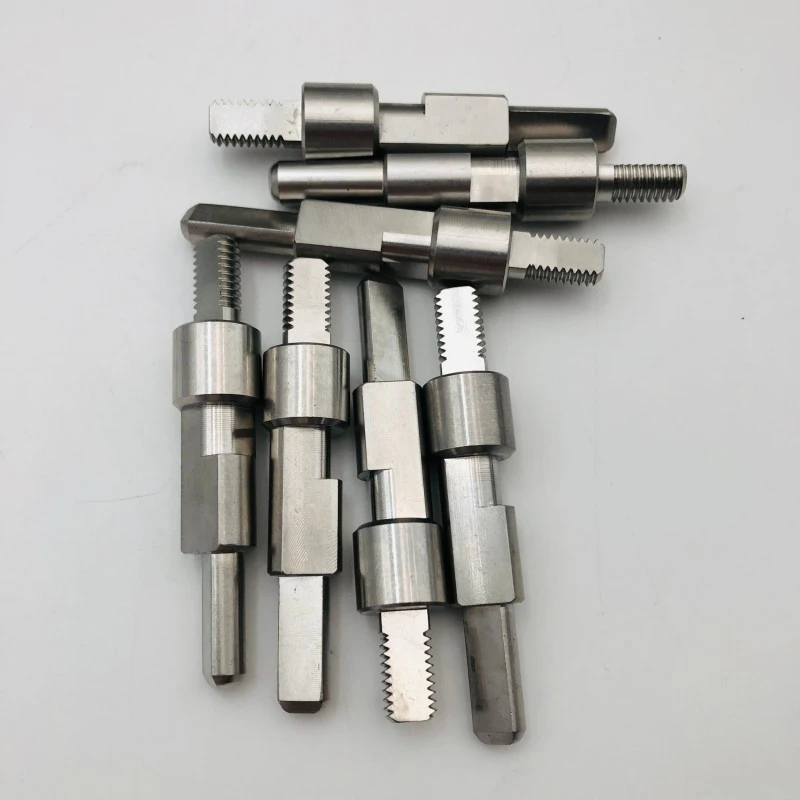

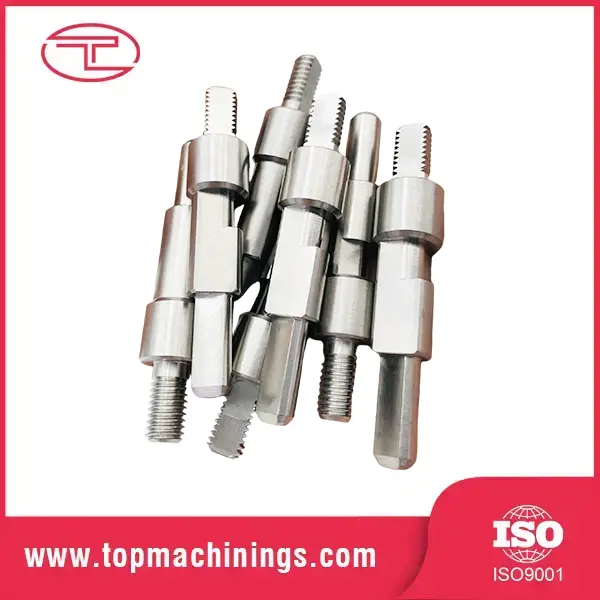

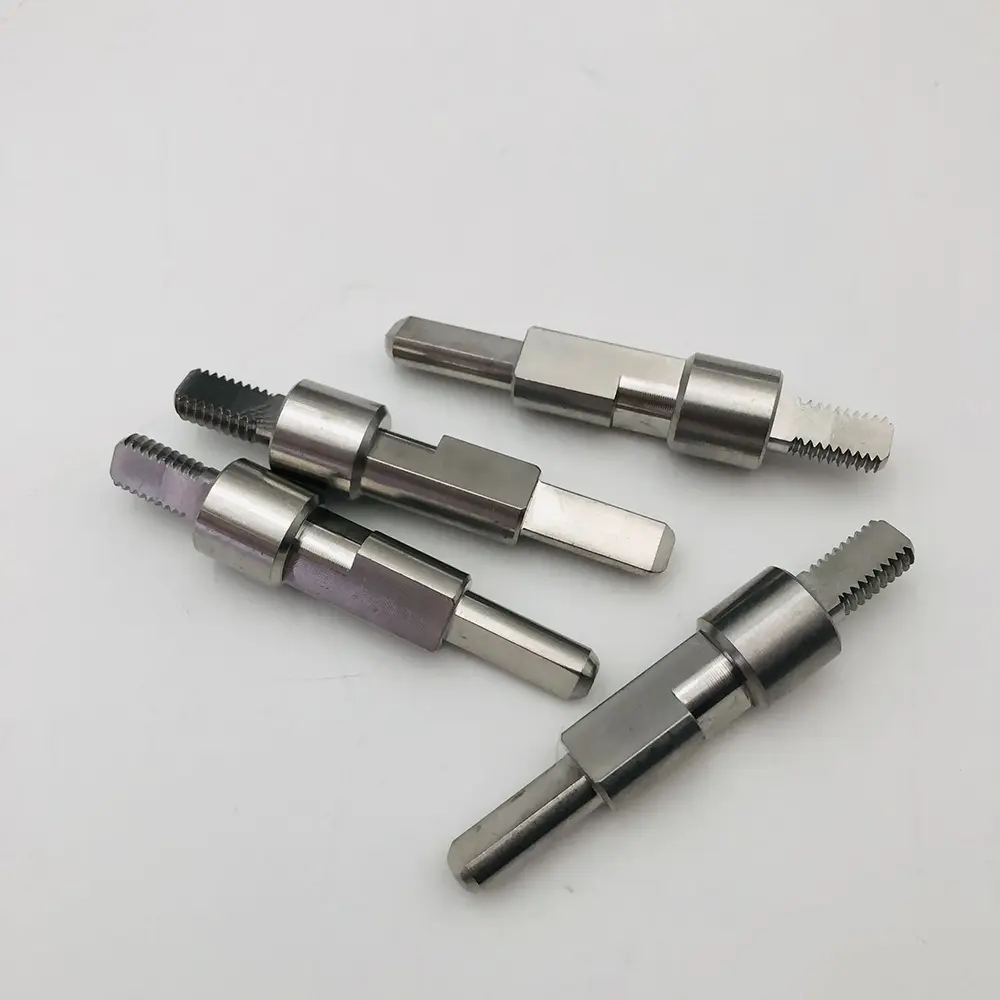

Високопрецизни шахти со навој за индустриска опрема

Клиент: Европски производител на хидраулична опрема

Индустрија: флуидна енергија и индустриска автоматизација

Материјал: нерѓосувачки челик / јаглероден челик

Процес: прецизно CNC вртење, глодање, нишки и термичка обработка

На клиентот му беа потребни прилагодени повеќестепени навојни осовини со тесни толеранции и мазна завршна површина за да се спречи истекување и механичко абење кај хидраулични склопови под висок притисок. Стандардните компоненти на пазарот не успеаја да ги задоволат нивните специфични барања за вртежен момент и усогласување.

Користејќи швајцарски CNC машини за вртење и прецизно глодање со повеќе оски, изработивме приспособени шахти со точни профили на навој и карактеристики со рамно мелење според техничките цртежи на клиентот. Пред испораката беше применета строга контрола на квалитетот, вклучувајќи 100% тестирање на мерачот на навој и проверки на грубоста на површината.

Најчесто поставувани прашања

П: Кој стандард за монтирање треба да го користам?

О: Зависи од вашиот регион и краевите на цревото: JIC е вообичаен во Северна Америка, BSP во Европа/Азија, метрички DIN во Германија, ORFS каде вибрациите и перформансите без протекување се важни. Испратете ни ги вашите моментални фитинзи или цртежи и ние ќе ги идентификуваме стандардните и ќе ги обезбедиме соодветните фитинзи.

П: Каков притисок можат да се справат вашите фитинзи?

О: Стандардните фитинзи се оценети на работен притисок од 350 бари; конфигурации под висок притисок до 630 бари. Ние ги тестираме под притисок сериите на примероците до 1,5× номинален притисок.

П: Дали можете да набавите фитинзи од нерѓосувачки челик за храна или морска употреба?

О: Да - фитинзи SUS316 со завршна обработка на пасивација се достапни за храна, морски и фармацевтски апликации. Обезбедени сертификати за материјали.

П: Дали нудите прилагодени фитинзи по цртеж?

О: Да, целосно прилагодените фитинзи се наша специјалност. Испратете цртеж или примерок и ние ќе ја обработиме вашата точна геометрија, вклучувајќи ги и сопствените конфигурации на портите.

П: Колкав е вашиот MOQ и време на испорака на хидраулично монтажа обработена со CNC?

О: Примероци: 3-5 дена, MOQ флексибилни. Производство: просечно 15 дена. Морски товар од Кингдао, или експрес за итни мали нарачки.
