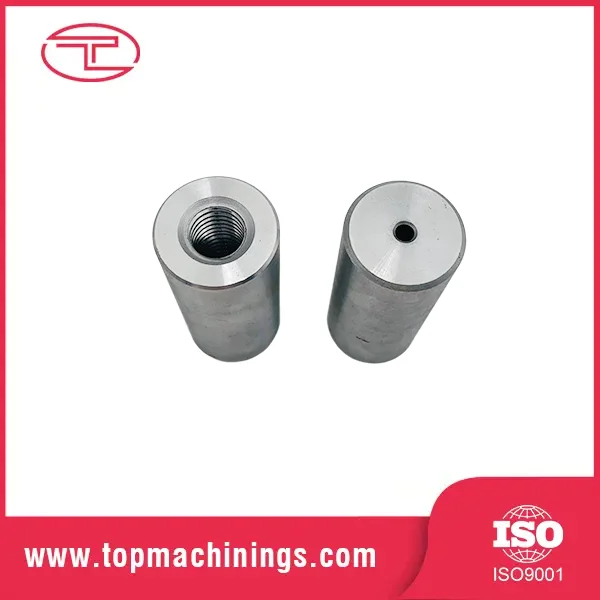

Прецизна CNC черупка со навој

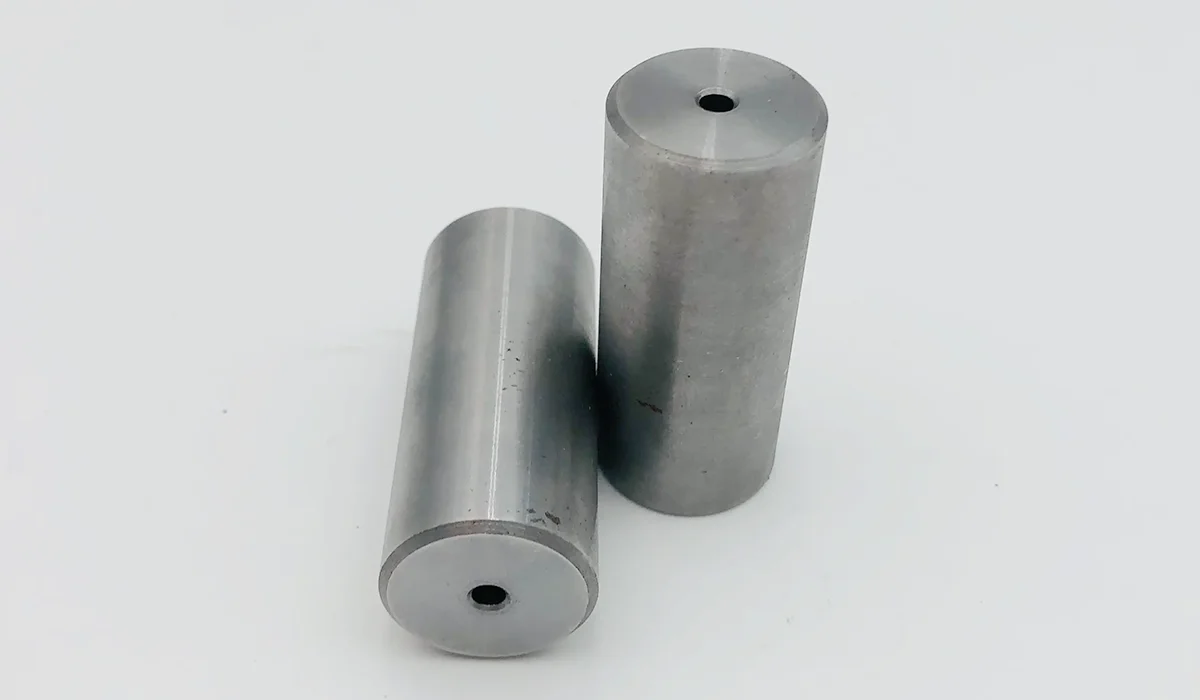

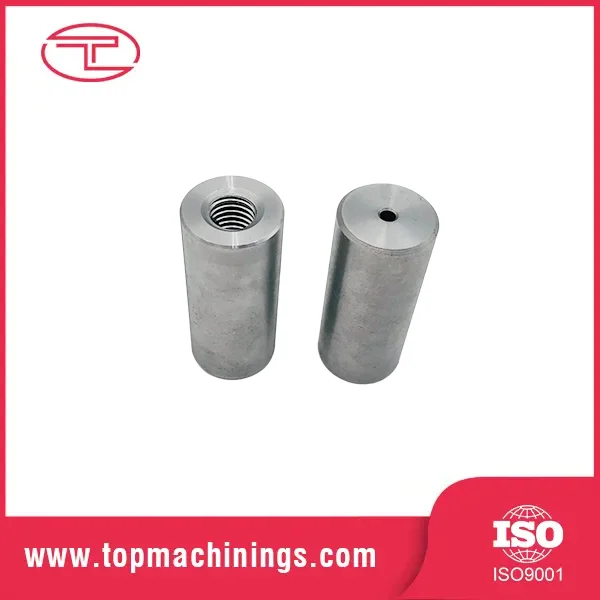

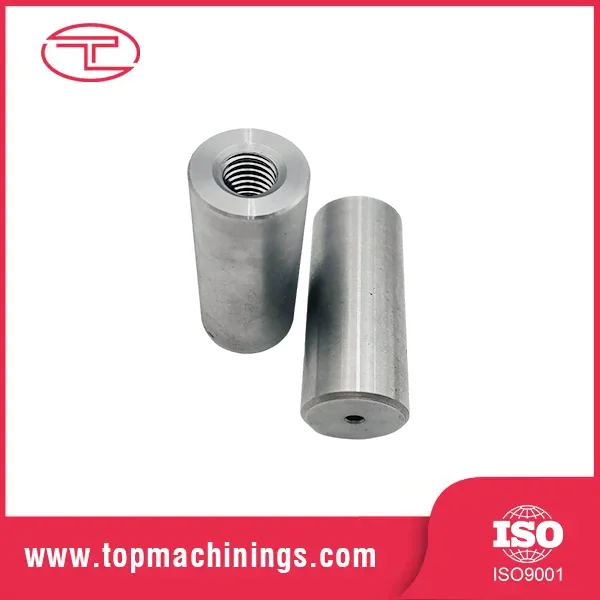

Прецизна черупка со навој CNC е цилиндричен чаур со прецизно обработени навои на неговата внатрешна или надворешна површина. Сфатете го тоа како „внесување со навој“ што на компонентата и дава силен, заменлив интерфејс со навој без да се обработуваат нишки директно во матичниот дел. Кога дупка со навој се ленти во меко алуминиумско куќиште - класичен режим на дефект - черупката е делот што го спасува денот.

Постојат две главни семејства: влошки со навој и чаури за ракави. И двете го бараат истото од машинската продавница: заобленоста, концентричноста и точноста на конецот измерена во микрони.

Материјали и конфигурации на конци

Нерѓосувачки челик (SUS303/304/316): отпорност на корозија за храна, морска и медицинска употреба.

Легуриран челик (4140/1045): висока јачина со термичка обработка за апликации со тешки товари.

Месинг (C3604/HPb59-1): одлична обработливост и природно подмачкување за носење на прецизни CNC чаури со навој.

Алуминиум (6061-T6/7075): лесен за воздушни и автомобилски склопови.

Форми на нишки: метрички (M3–M64), UNC/UNF, нишки за цевки NPT и сопствени обрасци по цртеж.

Класи: стандардни 6H/6g, класи на прецизност 5H/4h за апликации кои одговараат на пречки.

Конецот се сече со навој со една точка или глодање со конец на CNC стругови, проследено со мерење на дијаметарот на чекорот. За влошки за притискање, го држиме надворешниот дијаметар на ± 0,005 mm, така што седиштата со черупка се со правилни пречки - доволно лабави за да се инсталираат, доволно стегнати за никогаш да не се вртат.

Спецификации на производот

Типични апликации на прецизна CNC навојна черупка

Како прецизен производител и добавувач на черупка со навој со CNC, Tuoyuan Metal ги снабдува чаурите на големо по фабрички директни цени за:

Навојни влошки за алуминиумски и пластични куќишта во автомобилската и електрониката.

Ракави за лежишта и носење чаури во пумпи, менувачи и транспортери.

Лоцирање на чаури за жици, тела и плочи за алати.

Хидраулични и пневматски компоненти на цилиндрите.

Склопови на стожер за мебел, апарати и опрема.

Лесни склопови за воздушна и одбрана.

Вистински случај

Студија на случај: Прилагодени прецизни CNC месинг чаури со навој

Индустрија: Електроника и електрична опрема

Материјал: месинг C36000

Процес: швајцарски CNC вртење, тапкање и шестоаголно глодање

На еден американски производител на електронски компоненти му беа потребни чаури со навој со прилагодена прецизна CNC за да служат како анти-ротациони влошки во пластичните куќишта. Деловите бараа завршница без бруси за да се обезбеди лесно склопување на завртката без да се оштети пластичното куќиште. Користејќи швајцарски CNC стругови со повеќе оски, ги обработивме месинганите чаури со чисти навои и прецизни шестоаголни глави во едно поставување. Беше спроведен темелен процес на ултразвучно чистење за да се отстранат сите метални струготини, проследено со 100% оптичка инспекција на конец.

Процес на производство

Секоја черупка започнува со инженерски преглед: нашиот тим го анализира вашиот 2D/3D цртеж или примерок, ја избира класата на материјалот и програмира оптимални патеки за алатки. За вметнувањата со навој, критичниот параметар е вклопувањето на интерференцијата - ние ја пресметуваме точната OD за да гарантираме задржување без преголемо напрегање на делот домаќин.

Обработката работи на брзи автоматски CNC стругови со шипки. Вртењето, свртувањето, жлебот, досадувањето и навојувањето се завршуваат во еден циклус на стегање каде што е можно - овој пристап со едно поставување е она што ја одржува концентричноста во опсегот на микрони.

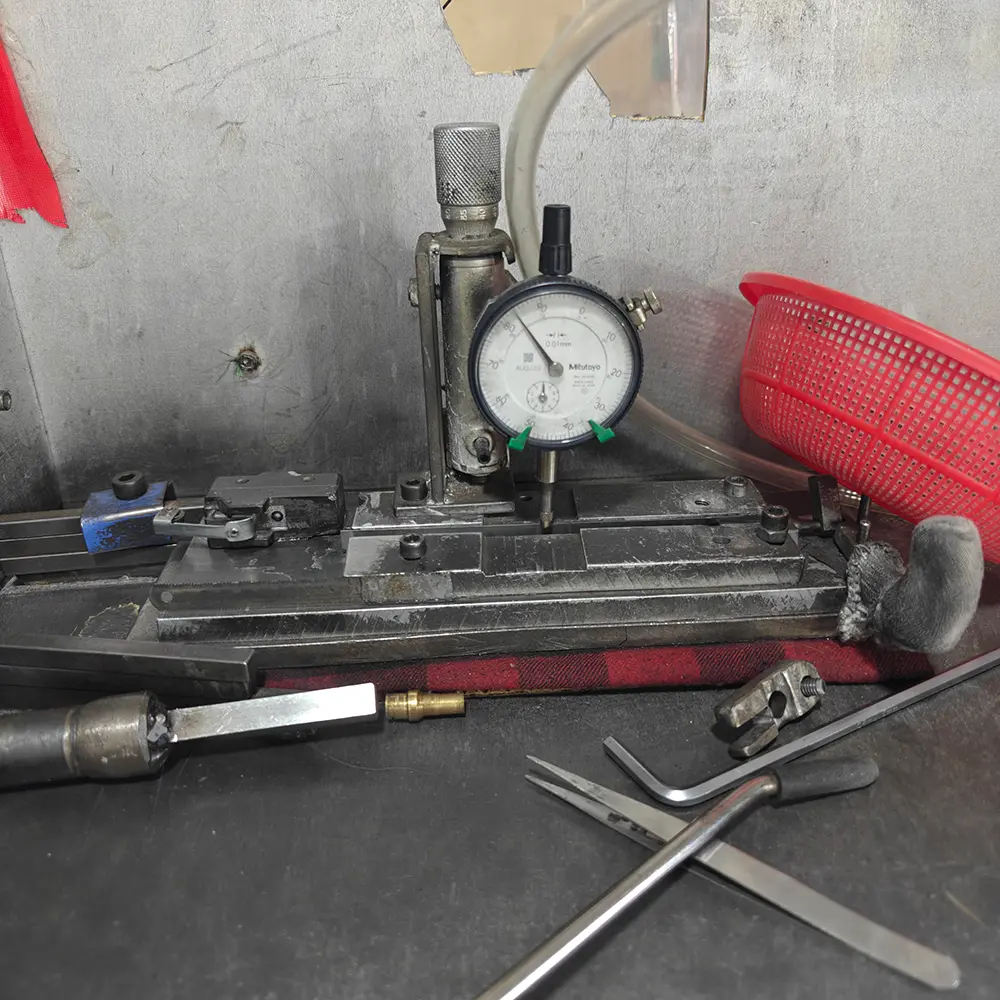

Навојувањето е проследено со 100% проверка: мерење на приклучокот/прстенот на конецот, оптичко сортирање и CMM верификација на деловите од примерокот. Површинската обработка (цинк, црн оксид, никел) се применува во нашите домашни линии пред конечното пакување.

Зошто да изберете Tuoyuan Metal

Деценија на прецизна обработка Tuoyuan Metal има повеќе од 10 години искуство во прецизно свртени делови и CNC машински компоненти, опслужувајќи ги клиентите во 20+ земји со стапка на повторна набавка од 95%. Кога нарачувате чаури од нас, работите со продавница која веќе го решила вашиот проблем — многу пати.

Чаурите се спакувани во хартија против 'рѓа, поли кеси и извозни картони или дрвени кутии по големина на нарачка. Мали делови се испорачуваат по експресно (DHL/FedEx/UPS); Рефус нарачки се испраќаат по морски пат од пристаништето Кингдао (FCL/LCL) или воздушен товар. Документација: Комерцијална фактура, Список за пакување, товарен лист, сертификат за потекло, сертификат за тестирање на материјалот. За прецизни цени на черупка со навој со CNC, нарачки на големо или понуда, контактирајте со нашиот тим за извоз.

Најчесто поставувани прашања

П1: Дали можете да обработувате чаури од мојот цртеж или примерок?

А1: Да. Испратете ни 2D/3D цртеж (PDF, AI) или физички примерок. Го разгледуваме дизајнот, ги потврдуваме материјалите и толеранциите и правиме примероци пред производство за ваше одобрување пред масовното производство.

П2: Каква толеранција можете да одржите на нишките?

A2: Стандардна класа на нишки 6H/6g по ISO 965. За прецизни апликации, можеме да држиме 5H/4h со дијаметар на чекорот потврден со калибрирани мерачи. Кажете ни ги вашите барања за класа.

П3: Како гарантирате квалитет при големи нарачки?

А3: Прва проверка на написот со целосен извештај, потоа мерење во процес и 100% оптичко сортирање на конечните димензии. Ние исто така поддржуваме инспекција од трета страна пред пратката.

П4: Дали можете да ги произведете овие прецизни CNC навојни чаури до сопствени големини и нестандардни чекори на конец?

А4: Да, ние целосно го прилагодуваме надворешниот дијаметар, должината, дебелината на ѕидот и спецификациите на конецот според вашите инженерски цртежи или делови од примероци.

П5: Може ли да побарам примероци пред да дадам нарачка за масовно производство?

А5: Апсолутно. Можеме да обезбедиме примероци од прототип/пред-производство за вашето функционално тестирање и валидација на склопување пред да продолжите со целосно производство.
